ポンプ式井戸掘り器、製作一日目

資材の購入

・VP50×200
・50×25異径ジョイント
・50ソケット
・VP25メタルソケット：2個（ネット注文）
・VP25メタルバルブソケット：2個（ネット注文）
・雨樋縦150
・ゴム板：2枚
・アルミ板
・ホースバンド：2個
・鍋頭ネジ3×15
ここまで、井戸掘り器用。

・アンテナマスト：2本
・HIVP25×200：2本
・トラックロープ12mm×20m

資材買出しで午前終了です。予定した資材を探して、ホームセンター内をウロウロするはめに。買い忘れなど手番も悪くて、時間が掛かってしまいました。

道具の製作

先ずはスイコ弁の台座の製作です。

材料と道具一式

アルミ板を罫描いてドリルで穴を開けて切り取り、ヤスリ掛け。概ね完成してジョイントと位置合わせしたらサイズが合いません。ジョイントの内径60mmに合わせるところ、何をまちがえたかパイプ側の内径50mmで罫描いてました。ガーン！！

気を取り直して再制作です。今度はサイズはOKです。しかし、径60mmで罫描いたらなかなかジョイントに収まりません。ヤスリがけの調整に時間をとられてしまいました。
ゴム弁を径50mmで切り取り、ネジ止め用の穴を開けようとしたら、台座に余地がありません。なるべく吸入部を大きくしようとして見込みを間違えました。ガーン！！

えーい、止め止め。呑んでしまえ！！　酒だ、酒を持って来い。

鬱々と一杯を傾けますが、このままでは明日も道具製作で一日かかりそうです。この週末、せっかく晴れた井戸掘り絶好日を、道具製作だけで過ごしたくありません。いつもの休日は酔っ払って直ぐにベットですが、今日はそうはいきません。
再々製作です。径を0.5mm小さく罫描いて、ドリルで切り取り、ヤスリがけ。三度目なので慣れました。早い早い。サイズはOK、ネジの取付部も今度は大丈夫。でも、既に時間は零時近く。

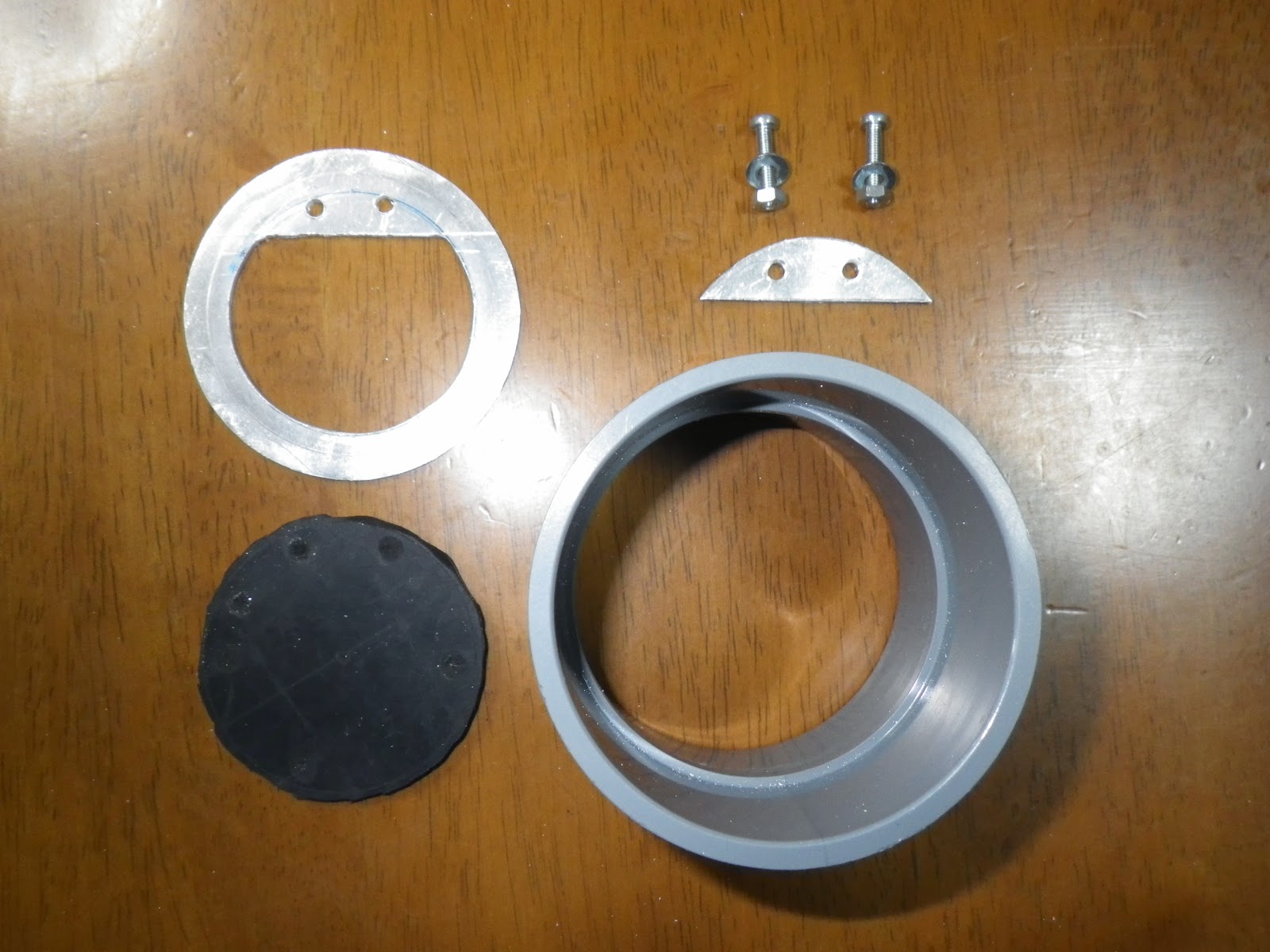

スイコ弁の部品群

完成しました

明日は本体の製作です。やれやれ。

感想と構想

2～3時間で本体も含めてサクサク製作予定が、大甘でした。
また、2回の失敗は図面も下書きもなしに製作突入したのが原因ですね。スイコの構造も判ったつもりで理解していなかったです。とにかく、疲れた…。


後日の作り直しを考慮して、後から図面を描いておきました。遅いって。

ゴム弁座図面（作図日：2014年12月19日）
