とうとう砂利層を突破しました

本日の記録

作業時間　10:00〜17:30
掘削記録　0cm(深度3,988cm)　13cmは下穴です。
開始水位　565cm(水深3,423cm)

本日は快晴、夏日で気温は30度を超えましたが、湿度は低く快調です。

深度39.1m付近、7/16から苦しんでいた砂利層をやっと突破しました。厚みは60cmほどありました。井戸穴は深度39.75mまで拡張できました。下穴は残り13cmです。

道具と材料

・オーガ本体＋延長パイプ×22=4,050cm
・突き棒2号＋塩ビHIVP25×200×17=3,570cm　←最近、使ってません
・砂回収器3号：ブルネンファウスト（BF）＋延長パイプ×21=3,980cm

掘削の状況

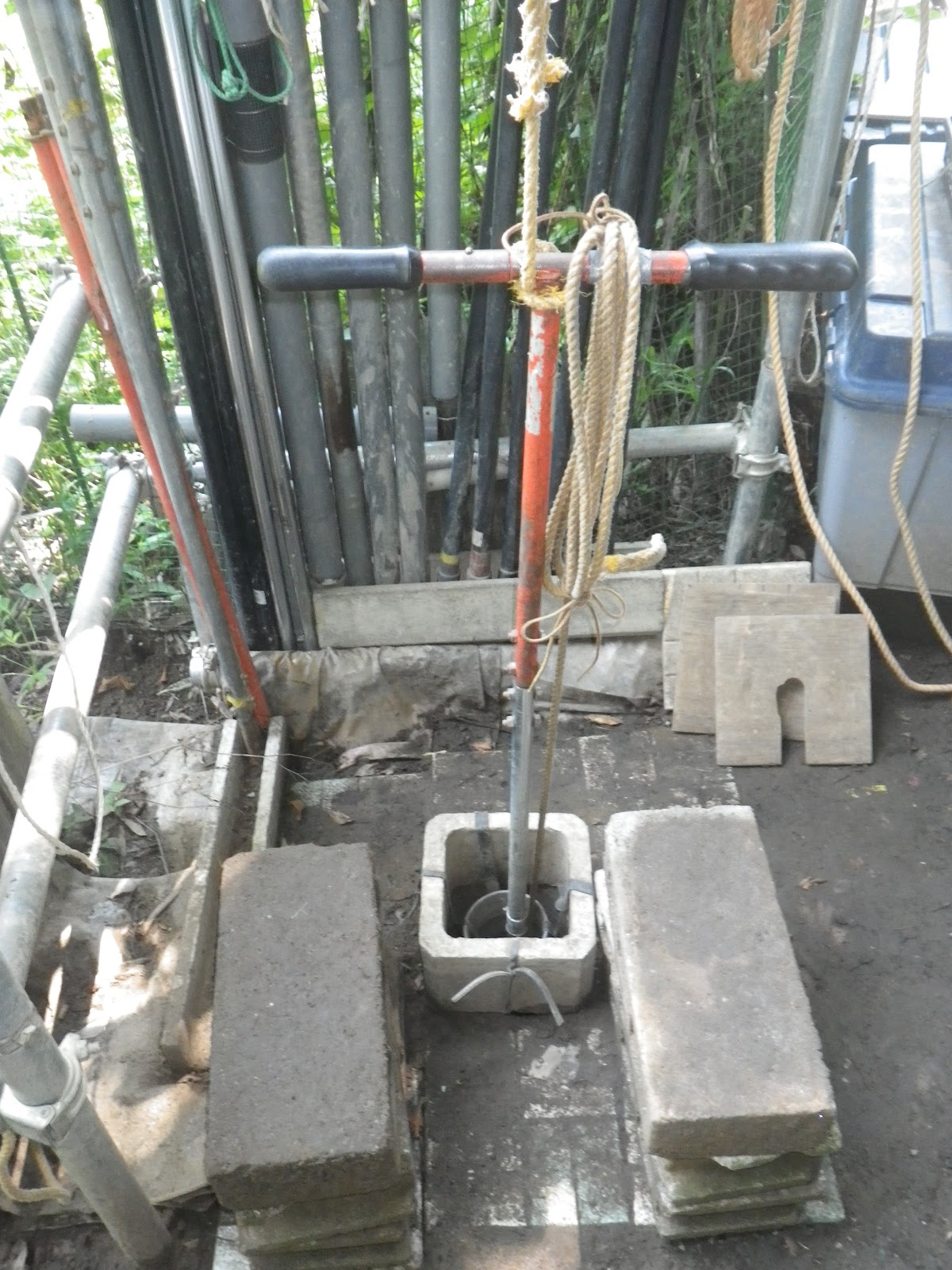

砂回収器3号：ブルネンファウストを投入します。
BFを井戸底に降ろすと、21本目の180c​m定尺パイプを挿げて​、ハンドル高さは124cmです。

砂回収器3号：ブルネンファウストを投入します

BFが着底しました、
21本目の180c​m定尺パイプを挿げて​、
ハンドル高さは124cmです

BFを井戸底に押し込みます。土層の締まりは中位です。
BFがハンドル高さ100cmまで下ると石に衝突しました。掬い上げ作戦で石を取り込みます。BFがハンドル高さ96cmまで下って石を突破しました。

BFを更に井戸底に押し込みます。BFのハンドルが90cmまで下ると、これ以上下らなくなりました。ハンドルはなんとか回りますが、回しても回しても下りません。爪部に土砂が詰まったのかしらん？
BFを複合滑車（ダブルタイフーン）で20cmほど引き上げてから、井戸底にエイッと押し込みます。ピストン作戦です。これで爪部に詰まった土砂を内部に取り込む作戦です。

ピストン作戦でいったんはBFがハンドル高さ88cmまで下がりましたが、これ以上下がりません。
井戸壁とSTK鋼管の間に土砂が詰まって、直ぐにハンドルが固くなってしまいます。
ここまでの所要時間は30分です。

砂収納状況：36cm（＋36cm）

残り：144cm

まだ20cm以上は掘りクズが溜まっているのですが、先ずは井戸壁から崩れる土砂を始末しましょう。

BFがハンドル高さ88cmまで下がりましたが、
これ以上下がりません

BFを1mほど引き上げ、井戸壁の土砂を落とします。
5分後、BFを降ろすとハンドル高さは97cmです。崩れた土砂は10cmほどです。大したことはありません。この土砂のためにハンドルが固くなるとは思えないのですが…。

BFを1mほど引き上げ、
井戸壁の土砂を落とします

5分後、BFを降ろすとハンドル高さは
97cmです

BFを井戸底に押し込みます。土砂の締まりは中位です。
ハンドル高さ80cmまで下りました。ここまでは砂利混じりでしたが、砂層に変わりました。そしてハンドル高さ75cm以降は若干の豆砂利が混じるようになりました。
ハンドル高さ73cmで石に衝突しました。ハンドルが突っ掛かって動きません。今度はハンドルを逆回転させて、井戸底の石を動かします。

ハンドルが超重いのですが、何とか石は動きました。少しずつBFが下がっていきますが、ハンドル高さ69cmでまた下らなくなりました。下った際の撮影は忘れました。
ここまでの所要時間は1時間ほどです。

砂収納状況：68cm（＋32cm）

残り：120cm

もう一度、井戸壁から崩れる土砂を始末します

BFを1mほど引き上げ、井戸壁の土砂を落とします。
5分後、BF降ろすと、ハンドル高さは116cmです。土砂が崩れて高さ20cm近く浅くなりました。ぐぬぬ！！

再度BFを引き上げて降ろすと、
ハンドル高さは116cmです、
土砂が崩れて高さ20cm近く浅くなりました

三歩進んで二歩戻るです。（笑）

BFを井戸底に押し込みます。土層の締まりは中位で変わらず、砂層です。
BFがハンドル高さ95cmでまた下らなくなりました。いったい何なんだよ！！（怒）

BFを20cmほど引き上げて井戸壁の土砂を落として、BFを押し込む作業を繰り返します。これで何とか進み出しました。
そして、BFがハンドル高さ65cmまで下がりました。拡張済の最深部39.50mです。ここまでの所要時間は40分です。

砂収納状況：119cm（＋51cm）

残り：61cm

ここまでは掘りクズです。ここから下穴を穿った井戸底を新たに掘り下げます。

BFがハンドル高さ65cmまでさがりました、
拡張済の最深部39.50mです

BFを井戸底に押し込みます。土層の締まりは中位です。
BFがハンドル高さ60cmまで下がりました。ようやく砂利層を突破し、砂層に突入です。

またハンドルを回しても下らなくなりました。ぐぬぬ。
BFをいったん100cmほど引き上げ、井戸壁の土砂を落とします。5分後にBFを降ろすと、ハンドル高さは67cmです。BFを更に井戸底に押し込みます。BFが下るようになりました。

BFがハンドル高さ60cmまで下がりました、
砂利層を突破し、砂層に突入です

BFがハンドル高さ54cmまで下りましたが、またこれ以上下らなくなりました。ハンドルの回転は問題ありません。井戸壁の土砂が原因ではないです。うーん、井戸底で何が起きているのでしょう？

思い付きました！！　
掘削面に水分が足らないのかもしれません。給水してみましょう。簡単なことですが、BFを10cmほど引き上げ、掘削面に水を流し込みます。

おー、ガクッと下りました。ハンドル高さ49cmです。でも、また下らなくなりました。ぐぬぬ！！
もう一度給水すると、また下るようになりましたが、今度はハンドル高さ45cmで下らなくなりました。また、給水です。爪部に土砂が詰まっているのかもしれません。ピストン作戦も試します。これでも下らず、逆回転させてみました。

大汗を掛きましたが、BFがハンドル高さ40cmまで下がりました。ここまでの所要時間は2時間弱です。

砂収納状況：25cm（＋144cm）

残り：36cm

これで、深度39.75mまで下穴を拡張できました。

BFがハンドル高さ40cmまで下がりました

BFを引き上げました。BFの中身は7cmほど下です。ほぼ満杯です。砂収容部で高さ30cm以上の余裕があるはずですが、BFを上げ下げして井戸壁の土砂を取り込んだため、満杯になったようです。
BFの逆止弁は正常に作動しています。

BFを引き上げました、
BFの中身は7cmほど下です、
ほぼ満杯です

BFの逆止弁は正常に作動しています

BFから土砂を排出しました

体力を消耗しました。
浚い揚げた土砂の始末は、明日にします。疲れたー！！

感想と構想

作業の終わりにBFを引き上げると、ボルトが数ヶ所で緩んでいることに気が付きました。
普段と同じようにボルトを締め付けたつもりでしたが、井戸底の掘り下げに力を掛け過ぎたようです。

BFを引き上げ中ですが、
ボルトが数ヶ所で緩んでいます、
力を掛け過ぎました

アルバム

2016年8月6日
