本日の記録
手巻きウインチの製作等で、本日の井戸掘りはお休みです。
どうも体調がすぐれず、活動開始は10時からです。ボビンに罫書を入れ、寸法を確認して資材購入に出動です。と思ったら、自動車のバッテリーが上がっています。アイタタ・・・。
ボビンが到着した日に、車内から金尺を取り出したのですが、どうやら室内灯を付けっ放しにしていたらしい。やっとホームセンターに出動できたのは午後です。先が思いやられる。
資材の購入
・鉄プレート 40×900×3
・鉄アングル 40×900×3
・M12×210 長ボルト 2
・W5/16 各種長さ
・大ワッシャー
・スプリングワッシャー
・1穴クランプ
M12のボルト頭は六角対辺が19mmです。これはW7/16相当で、クランプのフランジナットと同サイズです。インパクトドライバのレンチを流用できます。
・60cm垂木
当地のホームセンターでは、鉄角パイプを扱っていませんでした。ハンドルのシャフトは垂木に変更です。
 |
| カットサービスメニューにはありますが、 鉄の角パイプは販売していません |
道具の製作
何とか資材が揃いましました。
 |
| 手巻きウインチの資材が揃いました |
各材料を切断機で切り出して、組み立て開始です。
先ずは軸部。VP25がボビンの軸穴にぴったり填まりました。
 |
| 1穴クランプを使った軸を仮組みしました |
ボビンに穴を開けて、ハンドル取り付け部を組み立てました。台座が少し華奢なので、稼動後に見直しが必要かも。
 |
| ハンドル取り付け部を仮組みしました |
ハンドル部を組み立てました。シャフトを角パイプから垂木に設計変更したため、長ボルトの寸法が足らなくなりました。15Aの鉄パイプを切り詰めて調整して、再組み立てしました。
 |
| スプリングワッシャーを外して ハンドルを仮組みしました |
手巻きウインチ完成しました！！
 |
| 手巻きウインチ完成！！ 裏側です |
 |
| 手巻きウインチ完成！！ 表側です |
手巻きウインチの組み立てが完成しましたが、いったんばらして鉄材に錆止め加工しておきます。
 |

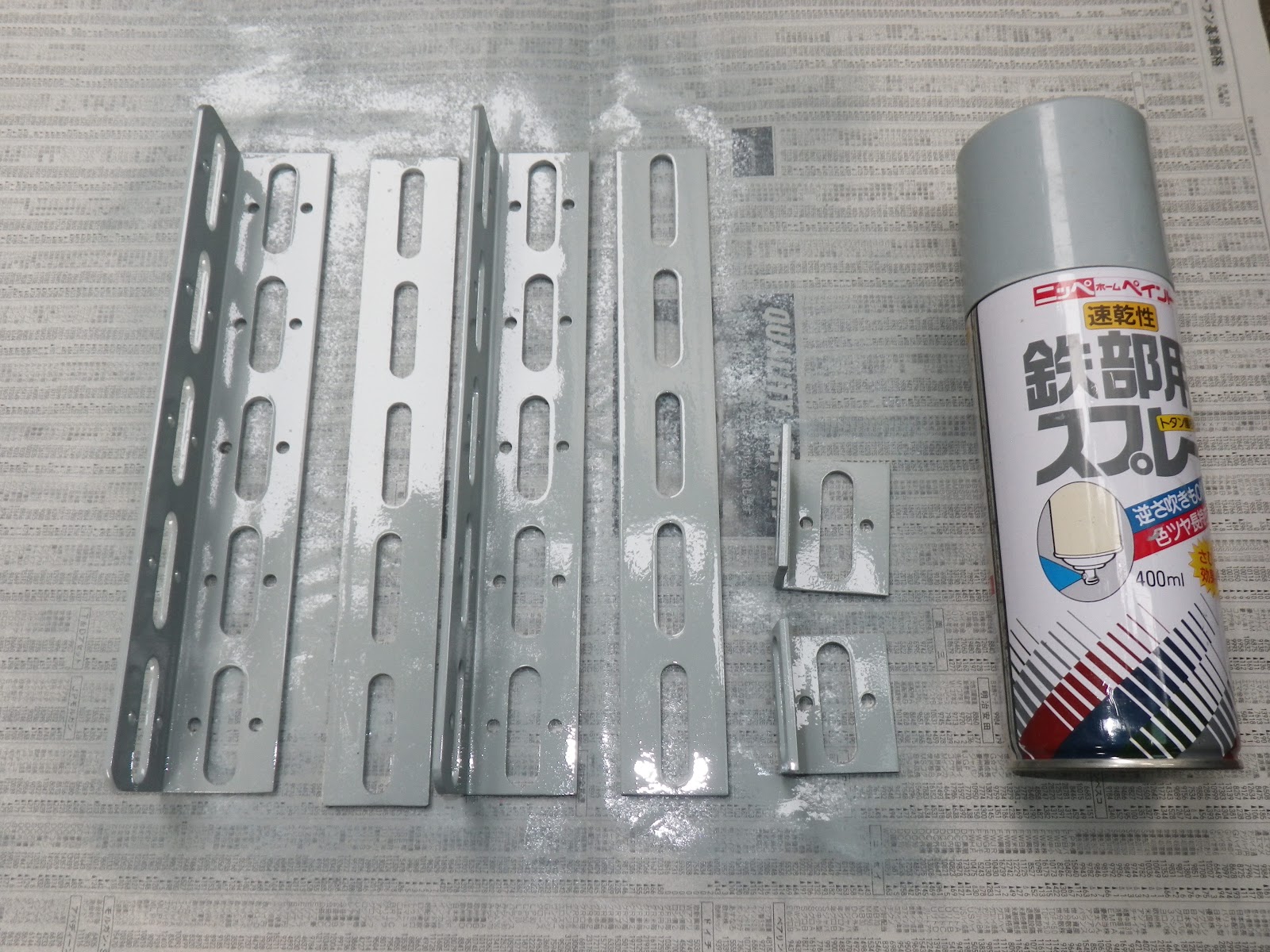

| 鉄プレートとアングルに 防錆スプレーを掛けておきます |
暗くなってきました。お日様との勝負です。
先日購入したアンテナマストと15Aの鉄パイプに穴開け加工します。
 |
| 先日購入したアンテナマストに 穴開け加工しました |
本日の作業終了です。手巻きウインチ製作の詳細は、アルバムを参照ください。
感想と構想
予定では、今日中に手巻きウインチを現場に持ち込み、稼動試験まで行いたかったのですが、時間切れです。午前中のゴタゴタがもったいなかった。
明日、頑張りましょう！！
