本日の記録
作業時間 10:00〜12:30
掘削記録 0cm(深度3,270cm) 35cmは下穴のみです
開始水位 560cm(水深2,675cm)
大晦日ぐらい、色々と井戸掘り以外の仕事をしないと…。
けど、「午前中は井戸の周りを片付けてくるわ」と、家を抜け出しました。
井戸掘りはお休みですが、年内にやり残していた揚水試験をかましてきました。
材料と道具
前回と同じです。エンジンポンプで揚水します。前回から、もう9ヶ月も経っていました。
 | 2015年3月21日土曜日井戸水、揚水試験 |
エンジンポンプが不調で、4月にメーカー修理を依頼しました。修理が上がった後、そのまま確認もせずに置きっ放しでした。飽きっぽくていかんね。（笑）
作業の準備
エンジンポンプは燃料を入れると一発で始動しました。
揚水用に製作した小道具も引っ張り出しました。
 |
| エネルギー120%充填、波動エンジン始動！！ |
 |
| 製作しておいたフート弁と サクションホースの接続パイプです |
毎回やってますが、地下水位の計測です。本日の水位は560cmでした。
 |
| 本日の水位は560cmです |
掘削の状況
揚水パイプにフート弁を装着して井戸に降ろします。
揚水パイプはポンプ式井戸掘り器の持ち手パイプを流用しました。ソケットはメタルですが、砂で磨耗しています。シールテープを巻いて密閉します。
 |

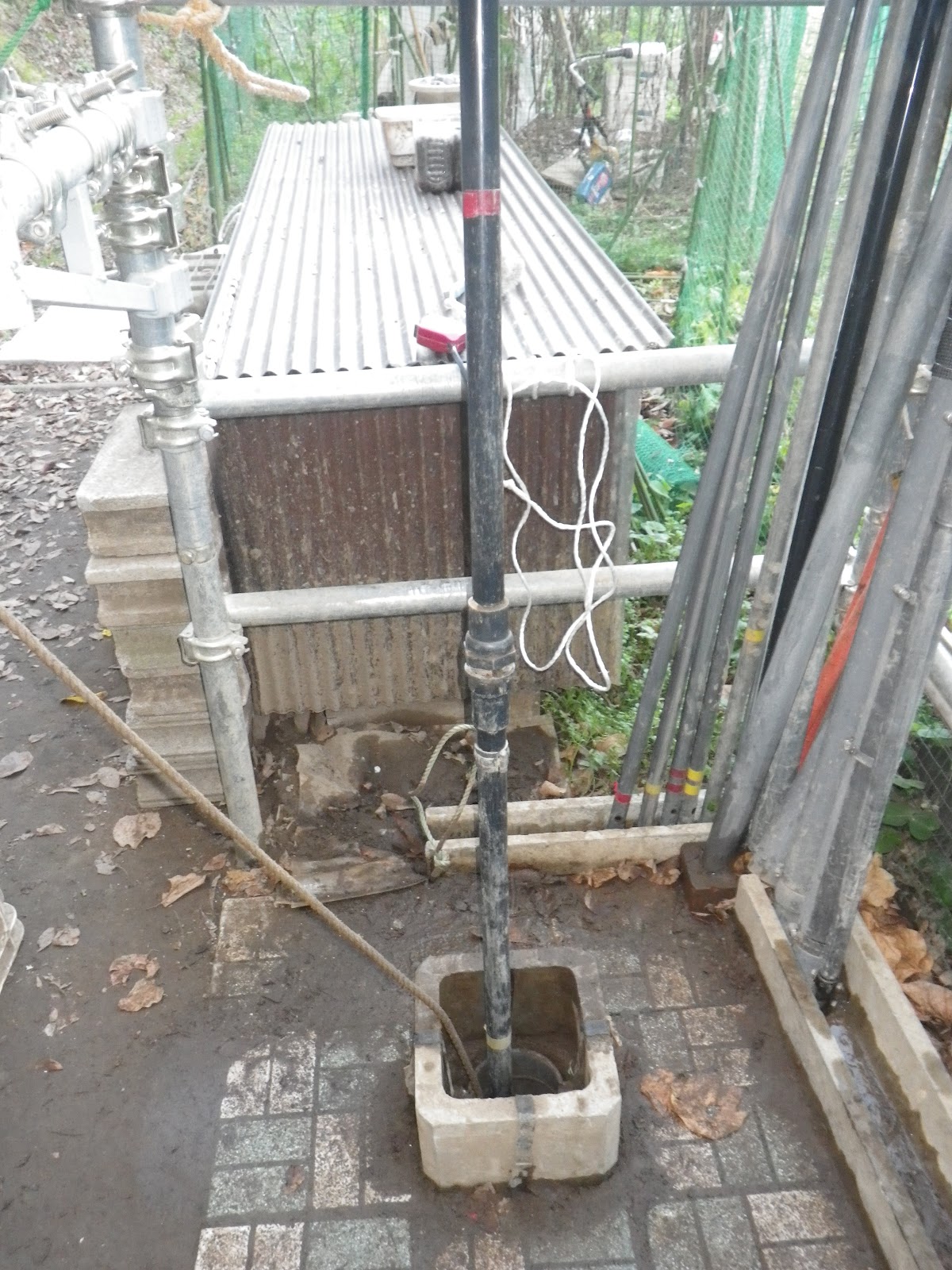

| 揚水パイプを井戸に降ろします、 フート弁に脱落防止のSUS針金を結束して、 ロープを繋ぐ吊バンドを装着しました |
 |
| HIVP25の持ち手パイプを揚水パイプに転用します、 ソケットにはシールテープを巻きました |
持ち手パイプを12m分、井戸底に降ろしました。サクションホースとの接続パイプにはホースコネクタを打ち込んであります。サクションホースを繋ぎ、ホースバンドで締め付けます。
段差が無くなるように、サクションホースも井戸穴に降ろします。そして、揚水パイプとサクションホースに呼び水を入れました。
 |
| サクションホースとの接続部は ホースバンドで締め付けました、 揚水パイプ12mが繋がっています |
 |
| 段差が無くなるようにサクションホースも 井戸穴に降ろします |
揚水側、吐水側のサクションホースをエンジンポンプに接続します。エンジンポンプにも呼び水を入れて、準備完了です。エンジン再始動。フルスロットル！！
ダメです。水が揚がりません。ぐぬぬ。
 |
| サクションホースの接続完了、 45リットルバケツで計量します、 エンジン再始動！！ |
 |
| ありゃ？ 全然、水が揚がりません |
揚水側のサクションホースを接続した際に、呼び水が漏れました。満水にしないと、揚水できないようです。修理に出したけど直ってなーい。
呼び水を追加して、エンジンを再始動すると水が揚がりました。ヤッホー！！
45リットルバケツが1分15秒で満水になりました。今、揚水しているのは真空ポンプで揚水できる限界の、深度10mより浅い部分の蓄水です。蓄水の揚水能力は36リットル/分です。
 |
| 呼び水を追加したら、水が揚がりました |
 |
| 45リットルバケツが1分15秒で満水になりました、 蓄水の揚水能力は36リットル/秒です |
エンジンポンプは好調です。
満水になった45リットルのバケツを空けて、再度計測します。2分53秒後に2回目の満水です、吐水量はほぼ変わりません。これで計90リットル以上の地下水を揚水しました。蓄水は既に終わっています。
本日の地下水位：5.6m 真空ポンプの揚水限界：10m → 蓄水は4.4m分（h） 井戸穴径：75mm（2r） 円筒形の体積：πr^2h＝19.4リットル → 蓄水量 |
 |
| 順調に水を吸い上げています |
 |
| 2分53秒後に2回目の満水です、 吐水量は変わりません |
今、汲み上げているのは、地下から新たに湧出している水です。
湧水量を計測してみましょう。5リットルバケツを使います。
12秒で5リットルバケツが満水になりました。湧水の揚水能力は25リットル/分です。蓄水の揚水能力より落ちていますが、これが分あたりに地下から湧き出している水の量です。手押しポンプで揚水するなら充分な量です。
前回、3月に揚水試験をした時は、深度12mで湧出量は2.5リットル/分でした。能力が10倍になりました。
ケーシングパイプはまだ入れていません。土層を穿っただけの井戸穴ですが、汲み上がる水は結構澄んでいます。ちょいと口に含んでみますが、塩分は感じません。渋みもなし。泥臭くもありません。飲み込んでいないので喉越しは判りませんが良水です。温度は生温いです。温度計を持って来れば良かったですね。
前回、3月に揚水試験をした時は、深度12mで湧出量は2.5リットル/分でした。能力が10倍になりました。
ケーシングパイプはまだ入れていません。土層を穿っただけの井戸穴ですが、汲み上がる水は結構澄んでいます。ちょいと口に含んでみますが、塩分は感じません。渋みもなし。泥臭くもありません。飲み込んでいないので喉越しは判りませんが良水です。温度は生温いです。温度計を持って来れば良かったですね。
 |
| 12秒で5リットルバケツが満水になりました、 湧水の揚水能力は25リットル/秒です、 水は結構澄んでいます |
サクションホースを確認すると、5分後から空気を噛み出しました。エンジン出力を落とすと空気が逆流して、吐水が止まりました。どこかで空気モレしています。
エンジン出力を再度上げても、サクションホースに空気溜まりができて、もう水は揚がりません。
怪しいのはサクションホースの接続パイプです。揚水パイプとの接続部にシールテープを巻き直しました。サクションホースとホースコネクタもビニールテープで密閉してみました。
 |
| 5分後、空気を噛み出しました、 エンジン出力を落とすと空気が逆流して、 吐水が止まりました |
 |
| サクションホースとホースコネクタを ビニールテープで密閉してみました |
 |
| まだダメです、 サクションホース内を空気がガボガボ流れています |
揚水試験を続けます。
試験開始50分後、吐水量は変わりませんが、やや濁りが出てきました。そして更に20分経過すると濁りがはっきりしてきました。井戸穴に溜まっていた水が全て排出され、掘削中の深度32m付近の泥水が揚がってきているようです。
 |
| 50分後、吐水量は変わりませんが、 やや濁りが出てきました |
 |
| 1時間10分後、濁りがはっきりしてきました |
空気は相変わらず噛んでいますが、エンジンポンプをブロックで井戸口より高く持ち上げて、サクションホースの段差を無くすと、噛んだ空気が流れていきます。空気溜まりができないため、揚水能力が落ちることが無くなることが判りました。
 |
| エンジンポンプをブロックで井戸口より高く持ち上げて、 サクションホースの段差を無くすと、 噛んだ空気が流れて滞留が無くなります |
揚水試験は1時間半で終了です。
揚がってくる水は泥水になりました。バケツを確認しましたが、砂はほとんど揚がっていません。
 |
| 揚水実験の全景です、揚水実験は1時間半で終了です |
 |
| 水は完全に濁ってます |
 |
| 砂は余り揚がって来ていません |
挿入していた揚水パイプを引き上げて、今年の井戸掘りは終了です。
フート弁を付けているため、引き上げた揚水パイプからは水は漏れません。重くてソケットが外し難い。外した途端、6mのパイプから水が噴出して周囲はビショビショです。
 |
| フート弁が帰還しました |
感想と構想
 | 2015年3月24日火曜日井戸穴の必要深度の試算 |
井戸掘りの1年間の安全を感謝して、井戸神様に御礼を申し上げます。周囲を清め、お正月を迎える準備ができました。雨除けを張り、輪飾りも付けました。来年もよろしくお願いします。
 |
| 井戸の周囲を清め、お正月の準備ができました |
 |
| 輪飾りも付けました、 来年こそは清い水をお願いします |
本記事で、ブログの投稿数も300件になりました。
飽きずに、読み続けていただいている皆さん、ありがとうございます。
